Pack carburateur Dellorto SHA 15 pipe 15 mm Motobécane moteur AV7

Ce pack carburateur Dellorto SHA 15 avec pipe d’admission Ø15 mm est destiné aux moteurs Motobécane AV7 équipés d’un montage compatible.

Il permet de remplacer un ancien carburateur fatigué, encrassé, incomplet ou mal adapté, tout en passant sur une admission en diamètre 15 mm. Ce kit est idéal pour une remise en état, une restauration ou une amélioration simple de l’alimentation sur moteur AV7.

Le pack comprend un carburateur Dellorto SHA 15.15 C, une pipe d’admission Ø15 mm, un joint de pipe, un câble de gaz de 1,20 m, un câble de starter de 1,20 m, une durite d’essence de 50 cm, un filtre à essence et une boîte de 10 gicleurs Polini de 60 à 78 pour faciliter le réglage carburateur.

Attention :

Cette pipe d’admission est plus large qu’une pipe d’origine. Suivant le cylindre monté, il peut être nécessaire de limer légèrement la pipe afin de permettre le montage correctement.

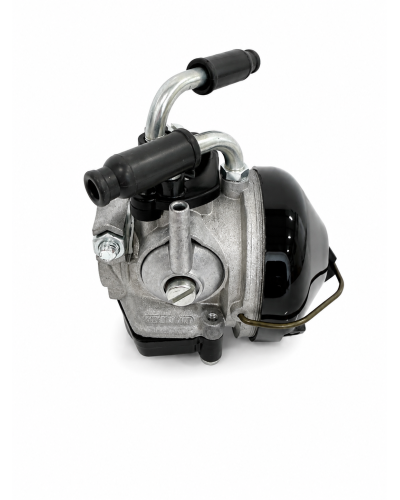

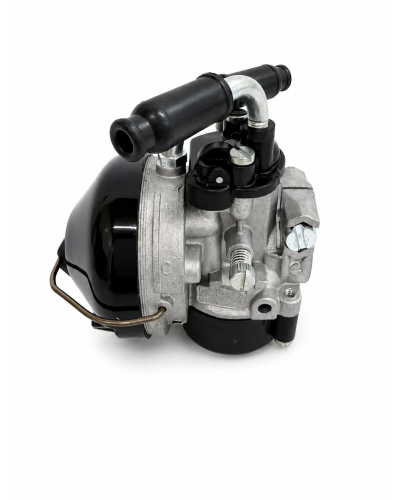

Caractéristiques techniques du carburateur :

Marque : Dellorto

Type : SHA 15.15 C

Diamètre : 15 mm

Couleur : gris

Cuve : plastique

Raccord câble de gaz : coudé

Raccord câble de starter : coudé

Diamètre extérieur côté filtre à air : 59 mm

Diamètre intérieur côté pipe d’admission : 19 mm

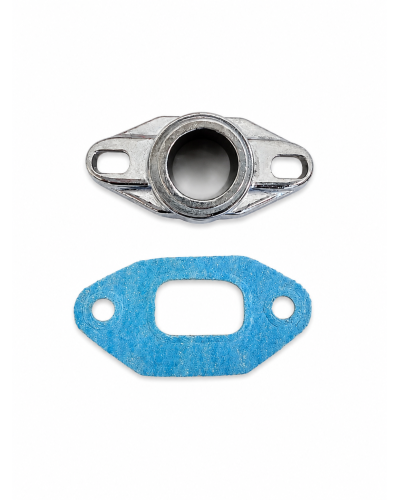

Caractéristiques techniques de la pipe d’admission :

Type : pipe d’admission

Diamètre : 15 mm

Matière : aluminium

Hauteur totale : 32 mm

Diamètre intérieur côté carburateur : 15 mm

Diamètre extérieur côté carburateur : 19 mm

Largeur intérieure côté carter : 27 mm

Largeur intérieure trous de fixation : 6 mm

Entraxe de fixation : 45 mm

Caractéristiques techniques du joint de pipe d’admission :

Type : joint de pipe d’admission

Application : moteur AV7

Matière : papier à joints

Longueur du joint : 62 mm

Largeur du joint : 28 mm

Épaisseur du joint : 3 mm

Entraxe de fixation : 45 mm

Diamètre intérieur trous de fixation : 6 mm

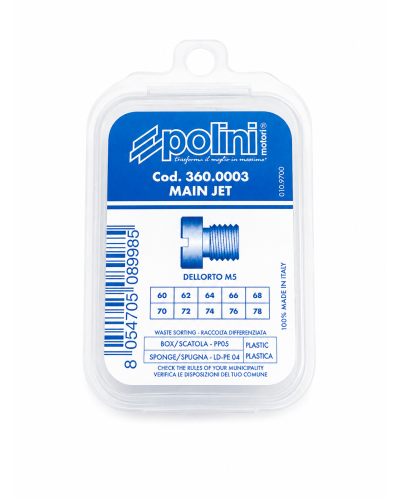

Gicleurs fournis :

Marque : Polini

Type : boîte de gicleurs principaux

Quantité : 10 gicleurs

Tailles : de 60 à 78

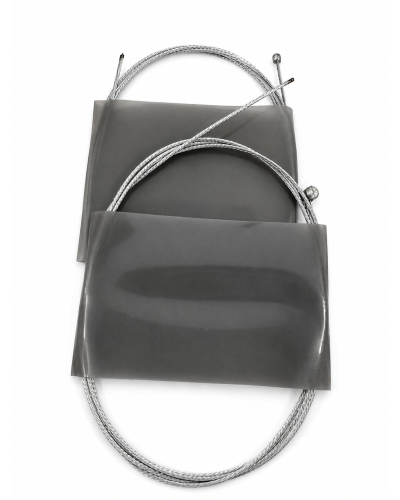

Câbles et accessoires fournis :

1 câble de gaz longueur 1,20 m

1 câble de starter longueur 1,20 m

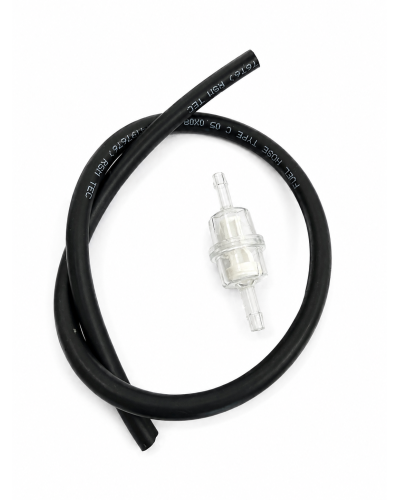

1 durite d’essence longueur 50 cm

1 filtre à essence

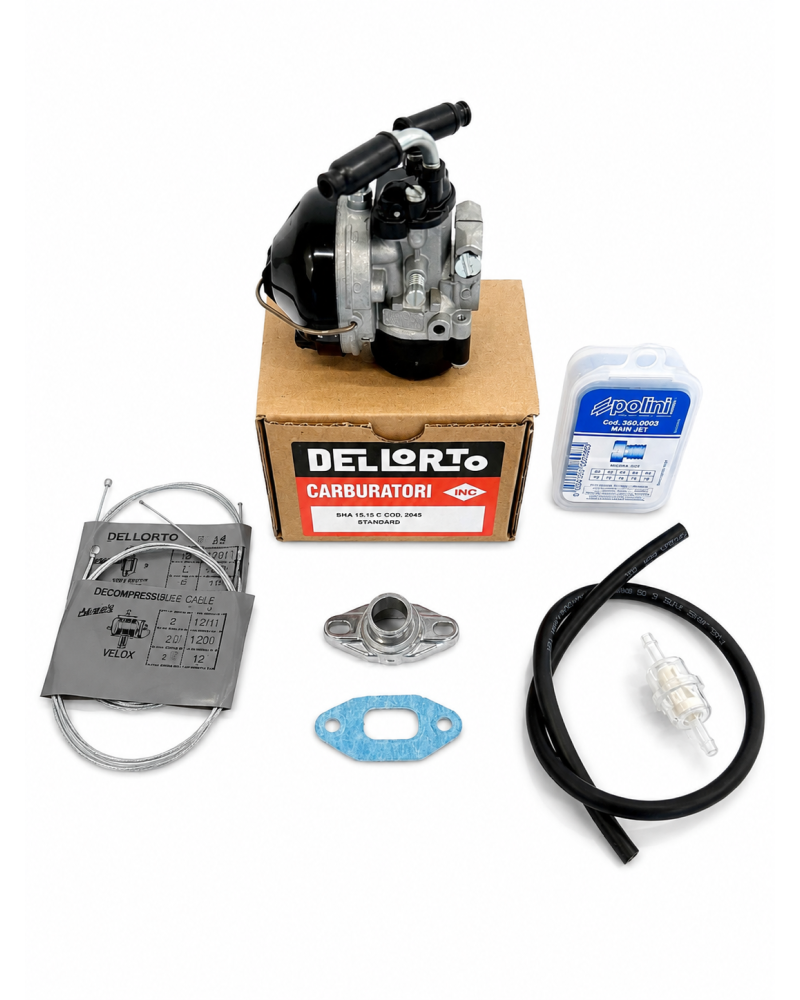

Composition du pack :

1 carburateur Dellorto SHA 15.15 C

1 pipe d’admission Ø15 mm aluminium

1 joint de pipe d’admission moteur AV7

1 câble de gaz 1,20 m

1 câble de starter 1,20 m

1 durite d’essence 50 cm

1 filtre à essence

1 boîte de 10 gicleurs Polini de 60 à 78

Compatibilités :

Motobécane AV85 / AU85 / 85 moteur AV7

Motobécane AV88 / AU88 / 88 moteur AV7

Motobécane AV89 / AU89 / 89 moteur AV7

Motobécane 40 moteur AV7

Motobécane N40S moteur AV7

Motobécane H40S moteur AV7

Motobécane AV48 / AU48 moteur AV7

Motobécane AV49 / AU49 moteur AV7

Motobécane 50S moteur AV7

Motobécane G50S moteur AV7

Motobécane H50S moteur AV7

Motobécane AV56 / AU56 moteur AV7

Motobécane AV59 / AU59 moteur AV7

Motobécane AV65 / AU65 moteur AV7

Motobécane AV68 / AU68 moteur AV7

Motobécane Mobyx X7 moteur AV7

Motobécane 7 Ranger moteur AV7

Motoconfort équivalent moteur AV7

Compatibilité carburateur :

Carburateur Dellorto SHA 15.15 C avec montage souple sur pipe Ø15 mm compatible.

Conseil de montage :

Avant montage, nettoyez correctement les plans de joint côté carter et côté pipe. Présentez la pipe à blanc afin de vérifier qu’elle ne touche pas une ailette du cylindre. Si nécessaire, effectuez un léger ajustement propre pour que la pipe se positionne sans contrainte.

Montez le joint de pipe neuf, fixez la pipe, puis installez le carburateur Dellorto SHA 15 avec son montage compatible. Installez ensuite la durite d’essence de 50 cm et le filtre à essence en respectant le sens de passage du carburant si le filtre en possède un.

Vérifiez le passage du câble de gaz et du câble de starter afin qu’ils coulissent librement, sans pincement ni point dur. Après montage, contrôlez le retour de la poignée de gaz, l’absence de prise d’air et l’absence de fuite d’essence.

Réglage carburateur :

La boîte de gicleurs Polini de 60 à 78 permet d’adapter le réglage selon la configuration moteur, le filtre à air, l’échappement et l’état général du moteur. Commencez toujours avec un gicleur suffisamment riche, puis affinez progressivement le réglage.

Conseil avant commande :

Vérifiez bien que votre moteur est un AV7, que l’entraxe de fixation de votre pipe est de 45 mm et que vous avez la place nécessaire pour monter une pipe plus large que l’origine. Comparez également votre ancien montage avec la photo du produit avant commande.
